WPZ-37/600L煤礦用巷道修復機
WPZ-37/600L 煤礦用巷道修復機（簡稱巷修機），公司吸收國內外同類產品優點的基礎上，根據用戶的實際需求，自主研發、制造的一種多功能巷道修護設備。
該巷修機結構緊湊、外形尺寸小、節約能源、噪聲低、效率高， 實現巷道修復機械化作業，可大大提高巷修作業速度。
WPZ-37/600L 煤礦用巷道修復機工作臂可以沿車身軸線旋轉360°，左右擺動±35°（擺動幅度≥5000mm）,上下平移 350mm， 工作臂最低限度貼地面橫向側掏作業，還可以滿足挖掘、翻轉、破巖、裝車、起吊及液壓剪（剪切錨桿）作業等各項動作要求，實現挖掘毛水溝、臥底、破巖、清理浮煤、清理皮帶機底部、平整巷道及小型配件吊，裝配和特有的架梁裝置，可以輔助裝卸U 型梁等多種功能。可匹配鏟斗、破碎錘、銑挖頭、機械手、液壓剪等多種末端執行機構，工作效率快捷可靠。一機即可完成巷道修護全作業。
本機動力單一化，能耗低，整機功率僅 37 千瓦，全部動力集中組成動力模塊，分別用于一聯主泵、一聯輔泵。液壓系統先進，采用負載敏感變量系統。本機結構緊湊，主要動作采用比例先導閥控制， 操作輕松簡便，工作平穩無沖擊。
使用巷道修復機在井下巷道內臥底，落石，修復巷道，能大大降低職工勞動強度，節約大量人工。巷道修復機操作簡單，易學易會， 操作方便舒適，標準配置的操作桿、操作平穩，靠背椅接近人體形狀， 牢固耐用，可有效緩解駕駛員的操作疲勞。易于保養，油泵及控制閥防護罩可完全打開，便于檢查、保養。全液壓系統控制，動力單一， 液壓系統先進，管路布置合理，安全穩定性好。
巷道修復機可一機多用，除完成裝載作業外，還可完成作業點短距離運輸、臥底、清幫等工作。與破碎錘靈活互換，可對巷道底板、側幫底部進行破碎、修護等，對大塊巖石、煤塊等進行破碎。
2、煤礦用巷道修復機的結構簡介

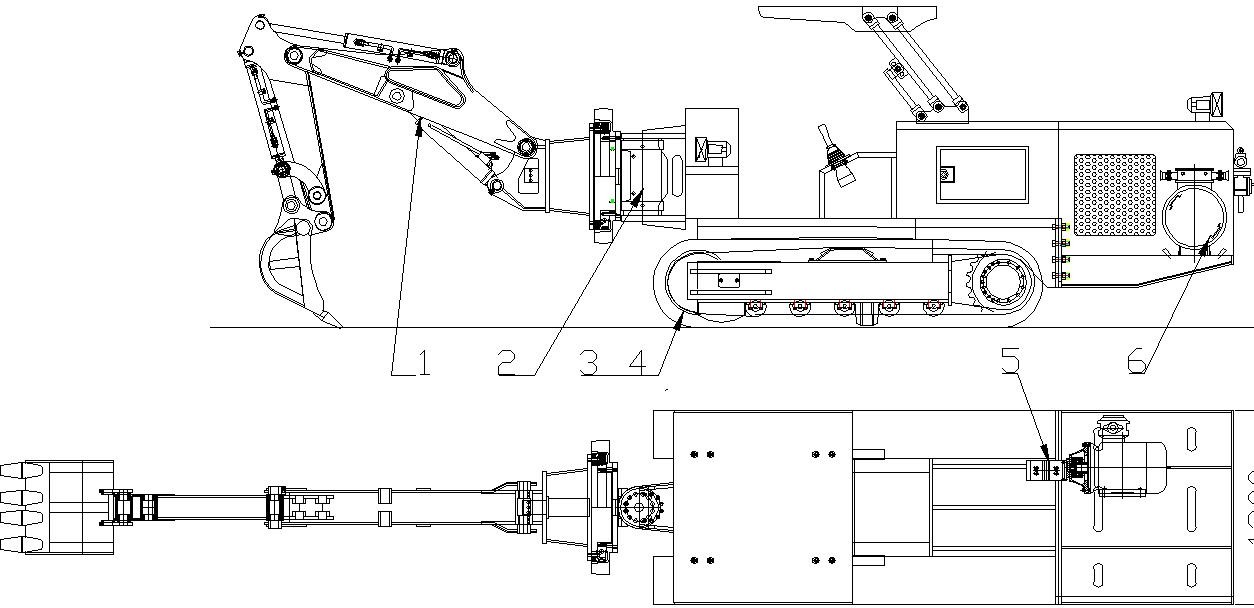

WPZ-37/600L 煤礦用巷道修復機由工作機構、左右行走總成、底盤總成、液壓系統、電氣系統組成，修復機結構見圖 1-1
圖1
1.工作裝置2.本體部3.左履帶4. 右履帶5.泵站6. 電氣系統
巷修機型號標記說明： 產品型號表示方法為：
W P Z—□/□
主參數代號：裝機功率 kW /液壓錘沖擊能 J
產品類型：煤礦用巷修
示例：履帶行走，挖掘裝料，液壓驅動，裝機總功率為 37Kw，液壓錘沖擊能為
≤600J 的煤礦用巷道修復機：WPZ-37/600L。
3.煤礦用巷道修復機主要參數
|
項 目 |
單 位 |
WPZ-37/600L |
|
裝機功率 |
kW |
37 |
|
序號 |
名稱 |
生產廠家 |
備 注 |
||||
|
1 |
主泵（變量注塞泵） |
力士樂 |
德國/進口 |
||||
|
|
整機重量 |
kg |
約 6000 |
|
|||
|
|
運輸狀態外形尺寸（長×寬×高） |
mm |
6200×1200×2000（1260 無頂棚） |
|
|||
|
|
液壓系統參數 |
液壓系統額定壓力 |
MPa |
21.5 |
|
||
|
液壓系統最大流量 |
L/min |
100 |
|
||||
|
液壓油最高溫度 |
℃ |
75 |
|
||||
|
|
行走機構參數 |
行走驅動方式 |
/ |
集成液壓馬達減速器驅動 |
|
||
|
履帶板寬度 |
mm |
300 |
|
||||
|
行走形式 |
/ |
履帶行走 |
|
||||
|
接地比壓 |
MPa |
≤0.1 |
|
||||
|
行走速度 |
m/min |
24 |
|
||||
|
離地間隙 |
mm |
250 |
|
||||
|
爬坡能力 |
° |
20 |
|
||||
|
|
鏟斗裝載參數 |
鏟斗容量 |
M3 |
0.13 |
|
||
|
最大鏟斗挖掘力 |
kN |
37 |
|
||||
|
挖掘寬度 |
mm |
≥5000 |
|
||||
|
挖取距離 |
mm |
≥2400 |
|
||||
|
挖掘高度 |
mm |
≥4000 |
|
||||
|
卸載高度 |
mm |
≥2700 |
|
||||
|
挖掘深度 |
mm |
≥1350 |
|
||||
|
|
破碎錘參數 |
額定工作壓力 |
MPa |
13 |
|
||
|
最大工作流量 |
L/min |
60 |
|
||||
|
沖擊頻率 |
Hz |
8.3-16 |
|
||||
|
沖擊能 |
J |
600 |
|
||||
|
適應釬具規格 |
mm |
68 |
|
||||
|
噪聲 |
dB(A) |
≤120 |
|
||||
|
|
主機轉彎半徑 |
mm |
3 |
|
|||
|
|
最大不可拆卸件尺寸 （長×寬×高） |
mm |
2600×1200×1160 |
|
|||
|
2 |
液壓控制閥（換向閥） |
力士樂 |
德國/進口 |
|
3 |
先導閥（手動閥） |
沃爾夫 |
意大利/進口 |
|
4 |
行走液壓馬達總成 |
韓國斗山 |
韓國/進口 |
|
5 |
先導腳踏閥（破碎錘沖擊閥） |
沃爾夫 |
意大利/進口 |
|
6 |
行走履帶總成 |
山推/小松 |
國內知名品牌 |
|
7 |
螺旋油缸 |
威海聯盛 |
國際知名品牌 |
|
8 |
回轉減速機及馬達 |
江陰華方/德州金宇 |
國際知名品牌 |
|
9 |
油缸(挖掘機類高壓) 大、小、挖油缸 |
江蘇恒立 |
國際知名品牌 |
|
